    Печать кубка высотой 56 см для чемпионата CTF

    Печать кубка высотой 56 см для чемпионата CTF
    16 Марта 2018
    В октябре компания 3DQuality была на Форуме «Открытые инновации» в «Сколково». На данном мероприятии с нами познакомились организаторы кубка СТФ безопасности в России, которые собрали победителей и призёров сильнейших региональных соревнований среди студентов, школьников, учащихся ССУЗов и две команды организаторов своих соревнований.

    В октябре компания 3DQuality была на Форуме «Открытые инновации» в «Сколково». На данном мероприятии с нами познакомились организаторы кубка СТФ безопасности в России, которые собрали победителей и призёров сильнейших региональных соревнований среди студентов, школьников, учащихся ССУЗов и две команды организаторов своих соревнований.

    Что же такое CTF?

    CTF (Capture the flag) — это командная игра, главной целью которой является захват «флага» у соперника.
    В данном случае это соревнования между командами «Хакеров», которые на программном уровне должны были захватить управление над роботом и cпомощью его вывести робота соперника.

    Между нами было принято решение о сотрудничестве, в изготовление призовых кубков для команд победителей и призеров соревнований, а конкретно перед нами встала задача распечатать 3 кубка: 54 см, 30 см и 24 см. О печати одного из таких кубков, самого большого, мы и расскажем ниже в посте.

    Модель кубка организаторы предоставили сами, при участии наших общих с ними партнеров. Ряд согласований сократил сроки печати так, что готовые модели мы должны были отдать через 10 дней, но мощности производства позволяют решать и не такие задачи. Печать осуществлялась на 3-х 3D принтерах Prism Pro V2.

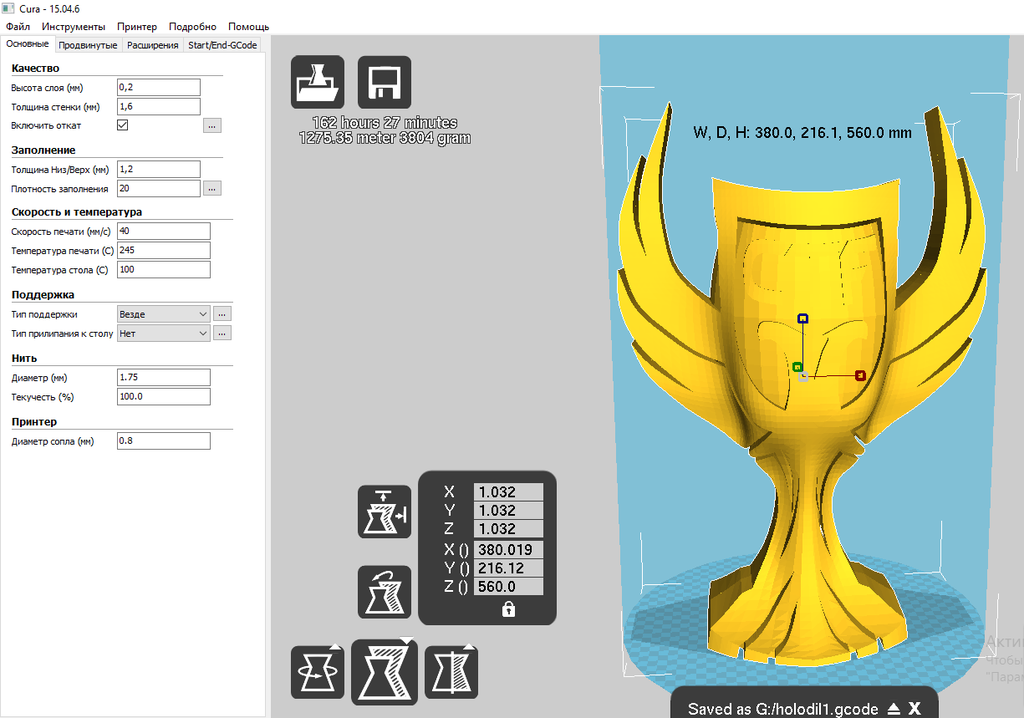

    Печать самого большого кубка заняла 162 часов.


    Так же изделиям требовалась постобработка. Самым главным было обработать кубок так, чтобы он с виду остался как после печати.

    Ниже показаны все этапы обработки кубка начиная с видео его печати.

    1.Удаление поддержек и шлифовка.

    14cbeb5784addab1040a617d7bbba909.jpg   5c9e61817b0cc29b8c8d17eb4632bd77.jpg   c9f24a59bc5f4b55b7f2f7509fd380a4.jpg   5eb21250d7f36d3c376a7b54252900b9.jpg

    Шлифовка проходила в несколько этапов, сначала была грубая обработка, а именно удаление всех поддержек, обрабатывали феном «паутину». Затем был проход шлифмашинкой с разными абразивными свойствами и в конце прошлись гравировальной машинкой.

    2. Грунтовка.

    e4454de3de6d56554146a781c0261b84.jpg   7120bcca8bf3686ae6a0026ed41a5f10.jpg   9ab7bb3d4ed9d11d533850f8ef38e76b.jpg

    Грунтовали обычной аэрозольной автомобильной грунтовкой по пластику.

    3. Покраска.

    6186c96d8ba810849cb6c120191111b2.jpg   e1618782e83441ccf9e9b5ca60e8ccd5.jpg   c4dea6ac9fc3edc3f83c7164c9515d9e.jpg

    Покраска осуществлялась матовой черной аэрозольной автомобильной краской в 3 слоя.

    Все кубки нашли своих заслуженных победителей.

    А для нас это был очередной интересный опыт)
