Держатель видеокамеры

12 Ноября 2019

Всем привет!
Давно мы не публиковали новости о нашей работе. Это связано с тем, что мы активно работаем над новыми устройствами и улучшение текущих.
Но об этом позже.

А сейчас небольшой оффтоп. Для тестов часто проводим печать объемных изделий.
Для оперативного отслеживания печати и экономии времени, решено было установить на них принтеры камеры.
Решено - сделано, взяли камеры смоделировали и изготовили для них крепления. Установили на принтеры.
Теперь не обязательно подходить к принтерам, чтобы увидеть, как проходит печать сейчас это можно делать удаленно.
Крепление делалось для старых моделей 3D принтеров.
Новые модели принтеров, из линейки PRO уже будут снабжены встроенной камерой внутри корпуса.

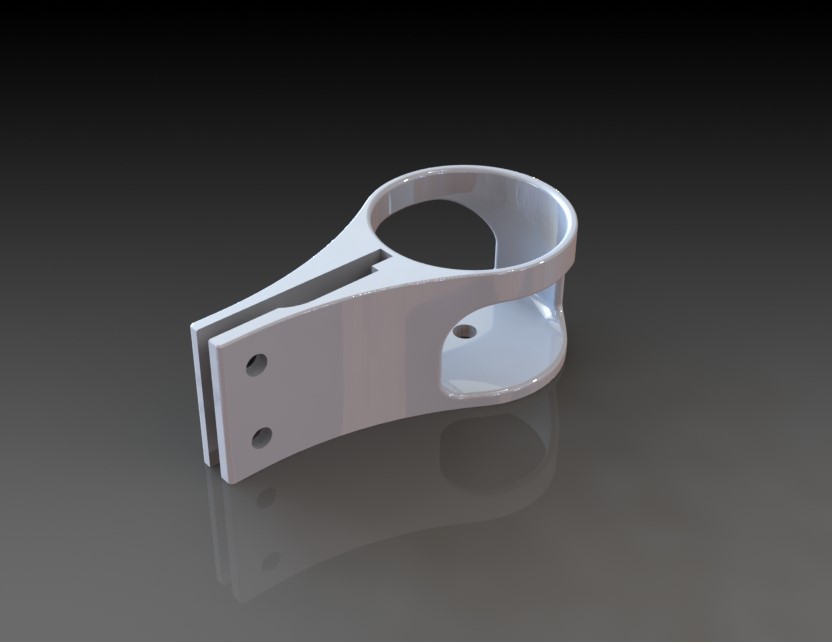

Смоделировано оно было максимально быстро и просто. Моделирование в SolidWorks
не заняло более двадцати минут. Сняли все размеры, нарисовали эскиз, вытянули основание, добавили нужные отверстия и готово.
Можно отправлять на печать.
Снизу вырез для крепления на стандартный штатив. Два остальных выреза необходимы для более “жесткого” крепления к 3D принтеру.
Печать проводили со следующими параметрами:
Материал: PLA
Сопло: 0,4 мм
Высота слоя: 0,15 мм
Стенки: 2 мм.
Высота вверх/низ: 2 мм.
Скорость печати: 50 мм/сек.
Скорость перемещения: 120 мм/сек.
Заполнение: 25%.
Поддержки: да.
Время печати: 2 часа 28 минут.
Вес: 23 г.

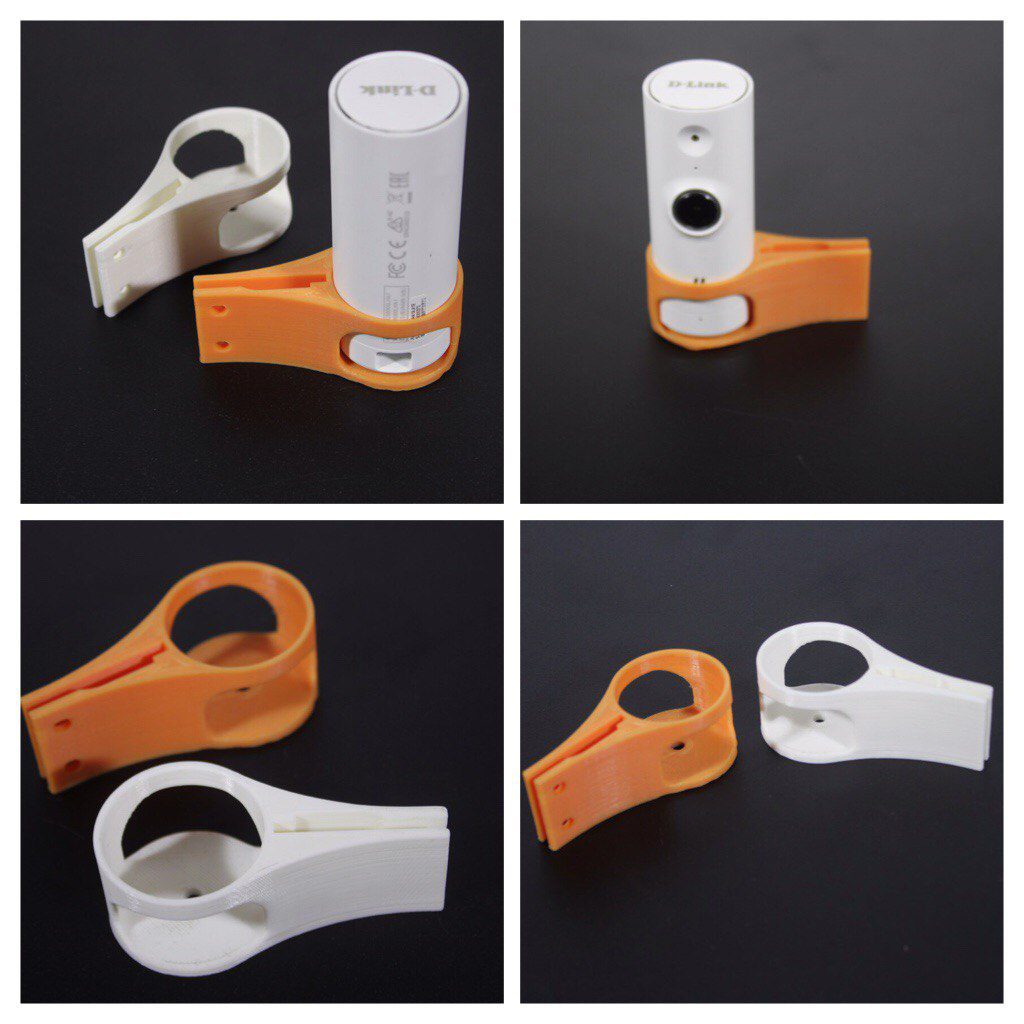

В итоге мы получили компактное крепление камеры. Теперь все тестовые принтеры снабжены камерами.
И за статусом печати можно наблюдать дистанционно.
Подобные крепления можете сделать, и Вы для своих устройств.
